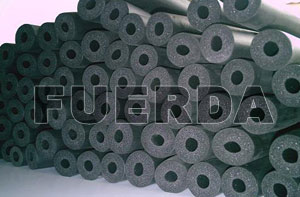

FUERDA 0 级橡塑保温管导热系数低 完全闭孔结构,绝热效果持久良好;材料与水汽完全隔绝,不吸水,不凝露,使用寿命长,经过 SGS 检测,其实测值远远低于欧盟关于不含有毒物质的标准值,使用健康安全;外表柔软美观,易弯曲,施工方便快捷,而且无需其他辅材。其较好的耐温耐侯性使其非常适合于太阳能热水器热水管保温;汽车空调管,蒸汽管保温;还可广泛应用于减震和吸音降噪等场合。
独特的优点
· 闭泡式结构能够有效地阻止热传导
· 导热系数,在 0°C 时不超过 0.03 4 W/m·k 。
· 表面放热系数高,达到 9W/m
2k
· 具有优异的抗水汽渗透能力 湿阻 10 ,000(DIN 52615) 构成
“ 内置 ” 的防水汽层,使保温板整体既是保温层又是防潮层。
· 防火性能好 氧指数40以上
· 安装简易快捷
· 不含 CFC,HFC 或 HCFC 等含氟材料 不含甲醛、粉尘和纤维
· 零级富尔达发泡橡塑绝热材料是防止结露,降低冷损的最佳选择。
应用领域
· 中央空调系统制冷机组与设备
· 冷冻水管
· 冷凝水管
· 风管及热水管道
橡塑管材产品规格范围
铜管外径
(英寸)
|
无缝管外径
(毫米)
|
镀锌管
公称DN
|
富尔达橡塑
内径
(毫米)
|
9mm厚(1.8m/根)
|
15mm厚(2m/根)
|
20mm厚(2m/根)
|
25mm厚(2m/根)
|
30mm厚(2m/根)
|
规格(mm×mm)
|
根/件
|
根/箱
|
规格(mm×mm)
|
根 /件
|
规格(mm×mm)
|
根 /件
|
规格(mm×mm)
|
根 /件
|
规格 (mm×mm)
|
根 /件
|
1/4
|
|
|
6
|
6×9
|
180
|
180
|
|
|
|
|
|
|
|
|
3/8
|
|
6
|
10
|
10×9
|
140
|
140
|
10×15
|
80
|
10×20
|
70
|
|
|
|
|
1/2
|
|
|
13
|
13×9
|
120
|
100
|
13×15
|
80
|
13×20
|
50
|
|
|
|
|
5/8
|
14
|
8
|
16
|
16×9
|
100
|
95
|
16×15
|
60
|
16×20
|
50
|
|
|
|
|
3/4
|
|
|
19
|
19×9
|
100
|
80
|
19×15
|
60
|
19×20
|
40
|
|
|
|
|
|
|
|
|
|
|
|
20×15
|
60
|
20×20
|
40
|
|
|
|
|
7/8
|
22
|
15
|
22
|
22×9
|
100
|
70
|
22×15
|
60
|
22×20
|
40
|
22×25
|
30
|
22×30
|
25
|
1
|
25
|
|
25
|
25×9
|
80
|
55
|
25×15
|
60
|
25×20
|
30
|
25×25
|
25
|
25×30
|
25
|
1 1/8
|
28
|
20
|
28
|
28×9
|
60
|
50
|
28×15
|
50
|
28×20
|
30
|
28×25
|
25
|
28×30
|
20
|
1 1/4
|
32
|
|
32
|
32×9
|
60
|
45
|
|
|
|
|
|
|
|
|
1 1/4
|
32
|
|
34
|
|
|
|
34×15
|
40
|
34×20
|
30
|
34×25
|
25
|
34×30
|
20
|
1 3/8
|
|
25
|
35
|
35×9
|
60
|
40
|
|
|
|
|
|
|
|
|
1 5/8
|
|
25
|
42
|
42×9
|
50
|
30
|
|
|
|
|
|
|
|
|
1 5/8
|
|
32
|
43
|
43×9
|
50
|
30
|
43×15
|
30
|
43×20
|
25
|
43×25
|
20
|
43×30
|
15
|
1 7/8
|
|
40
|
48
|
48×9
|
50
|
28
|
48×15
|
30
|
48×20
|
25
|
48×25
|
20
|
48×30
|
15
|
2 1/8
|
|
|
54
|
54×9
|
50
|
25
|
|
|
|
|
|
|
|
|
2 3/8
|
|
50
|
60
|
60×9
|
50
|
20
|
60×15
|
30
|
60×20
|
20
|
60×25
|
15
|
60×30
|
15
|
|
76
|
70
|
76
|
|
|
|
76×15
|
25
|
76×20
|
15
|
76×25
|
15
|
76×30
|
10
|
|
89
|
80
|
89
|
|
|
|
|
|
89×20
|
15
|
89×25
|
15
|
89×30
|
10
|
|
108
|
|
108
|
|
|
|
|
|
108×20
|
15
|
108×25
|
10
|
108×30
|
10
|
安装所需厚度对照表(供参考)
环境条件
|
保温管尺寸
|
管路温度下适用厚度 (毫米)
|
温度
|
相对湿度
|
英寸
|
毫米 (mm)
|
13℃
|
7℃
|
3℃
|
-15
|
26.5℃
|
50%
|
3/8 - 3
|
10-76
|
10
|
10
|
10
|
15
|
3 - 5
|
76-127
|
15
|
15
|
15
|
15
|
5 - 10
|
127-254
|
15
|
15
|
15
|
20
|
29℃
|
70%
|
3/8 - 3
|
10-76
|
10
|
15
|
15
|
20
|
3 - 5
|
76-127
|
15
|
15
|
15
|
20
|
5 - 10
|
127-254
|
15
|
15
|
15
|
25
|
32℃
|
80%
|
3/8 - 5
|
10-127
|
15
|
15
|
20
|
20
|
5 - 10
|
127-254
|
20
|
25
|
25
|
35
|
32℃
|
85%
|
3/8 - 1 1/2
|
10-38
|
20
|
25
|
30
|
45
|
1 1/2 - 3
|
38-76
|
20
|
30
|
30
|
50
|
3 - 5
|
76-127
|
20
|
30
|
35
|
60
|
5 - 10
|
127-254
|
25
|
30
|
40
|
60
|
> 10
|
> 254
|
30
|
40
|
45
|
70
|
32℃
|
90%
|
1/8 - 1/2
|
3-13
|
25
|
32
|
35
|
45
|
1/2 - 2 1/2
|
13-64
|
30
|
35
|
45
|
60
|
2 1/2 - 5
|
64-127
|
30
|
35
|
45
|
65
|
5 - 10
|
127-254
|
35
|
45
|
50
|
75
|
> 10
|
> 254
|
35
|
50
|
60
|
75
|
包装方式
FUERDA橡塑保温管采用透明包装 直观产品便捷 在世界各地
FUERDA应客户要求 接受OEM 对不同品牌进行包装
零级富尔达橡塑保温管具有以下优点
相比一级橡塑海绵管的氧指数 32% , O 级橡塑海绵管将此防火性能的重要指标提高至 40 %,并具有较低的导热系数(平均温度 0 ° C 时,λ <=0.034w/m · k )和优异的抗水汽渗透能力 m >= 1 , 0 000 。零级橡塑海绵管适用于介质温度介于 -50 ° C-105 ° C 间各种管道,设备及容器的隔热。广泛应用于建筑物中央空调系统设备和管道,民用建筑生活热水设备和管道,工业用低温设备和管道以及冷冻冷藏设备等的保温绝热,特别是对于防火要求较高的公共建筑,如超市、医院、学校、旅馆等,以及重要的市政建筑物,零级富尔达橡塑保温管是客户最佳的选择。
高湿阻因子
防止结露的形成同时取决于两个因素:绝热材料是具有低的导热系数和高湿阻因子(抗水汽渗透能力)。零级富尔达橡塑板在这两方面具有优异表现,经测试其导热系数在 0 ° C 时λ <=0.034 ,其湿阻因 m >= 1 ,0 0 00 ,是保证系统防止结露低能量损失的理想选择。
优异的防火性能
相比一级橡塑保温管,零级橡塑保温管的氧指数得到显著提高(据测试报告团 0011603 ,零级橡塑氧指数实测值为: 42.5 )。零级富尔达塑保温管以优异的防火性能通过了测试要求,表明该产品有优良的阻止火焰传播能力;同时也通过了 SGS 的测试要求,表明产品在燃烧时热量释放方面得到了理想的控制,达到更高的防火级别要求。
安装简易,快捷
富尔达橡塑具有安装简易,快捷的优点,它的材质柔软,施工安装方便。对于管道的安装,可随管道安装的进度一起套上;也可将管材剖开后,再用专用胶水粘合而成。对于阀门,弯头,三通等复杂形状,可将板材切割裁剪后,再依不同造型包上粘合即可,确保整个系统汽密性,而且外形美观,平整。
闭泡式结构
富尔达橡塑海绵保温管的湿阻因子 10,000(DIN 52615) 构成 “ 内置 ” 的防水汽层,使橡塑海绵保温管整体既是保温层又是防潮层。
作为专业的保温节能的制造商,FUERDA一直关注的领域中的市场变化,致力于开发适合市场需求,高效的节能建筑材料和节能解决方案。为客户迅速的技术服务和履行对客户的承诺 凭借着专业的技术团队协助客户开发市场,尽可能的满足客户的实际需要,与客户实现双赢。
直接系统化的建筑节能方案
特有的建筑能耗分析和节能计算使客户获得度身订造的节能方案,在项目开发的全部流程协助客户进行原材料采购, 专业的施工团队提供现场施工服务和质量监控,确保产品的销售,并提供产品的售后服务。
专业高效的产品技术支持
专业的技术服务团队提供全方位的产品服务,包括产品咨询、案例研究、现场指导、工程设计等技术服务。产品均通过ISO质量认证体系及中国国标产品标准。
在低于零度的温度范围内使用富尔达橡塑材料时应该注意什么问题?
弹性体绝热材料在温度较冷时会收缩,在温度很低时会变得易碎。结果是,在粘合的缝隙处会出现很大的张力,这可能导致粘合的缝隙出现裂缝和开口。
因此,在温度低于零下50°C时,绝热材料的第一涂层必须有比管道直径所要求的更大的尺寸。这可以通过使用更大型号直径的管材或在使用板材时相应地增加用量来实现。
如果管道及设备的介质温度低于液氧的沸点(零下182.5°C)时,就有液氧凝结在管道或设备上,或绝热材料的核心区域内,这是十分危险的。当和有机材料—如弹性体绝热材料在一起时,液氧就可能发生爆炸。这就是为什么绝热的特点是必须能够可靠地防止氧气扩散和渗透进绝热材料的核心区域。
在这些情形下,除了采取上述措施外,我们推荐将铝箔(50-100um)粘合到绝热材料的第一层的整个区域上,作为一道补充的防止氧气扩散进来的障碍物,然后就可以按照通常的方式继续进行绝热安装。作为一个基本原则,我们推荐不要用弹性体绝热材料对氧气管道进行绝热。
从我们的技术客户服务部门,您可以获得关于在零度温度以下范围使用FUERDA橡塑保温的进一步信息。
和其他的绝热产品相比, 富尔达橡塑材料具有哪些优点?
因为富尔达橡塑材料是一种具有高抗水汽渗透能力的闭孔材料,因此当把它用于冷冻系统绝热时具有明显优势,一般的开孔式材料,如矿物棉或者一些抗水汽渗透能力不好的闭孔材料,都需要一个外置的水汽隔离层(如金属外护层),但富尔达橡塑材料却具有内置的抗水汽渗透功能。在大多数情况下,冷冻系统的平均运行温度均低于环境露点温度,系统才能正常工作。所以,如果使用开孔材料就会产生凝露和管道腐蚀的危险。在远海工业应用中,海水对绝热材料的侵蚀非常严重,在一些极端恶劣的环境下金属层很快生锈,海水或盐碱性的空气能够轻易地渗透到绝热材料中,从而侵蚀管道。闭孔的泡沫玻璃坚硬且易碎,会对金属管表面造成损坏,在零度以下甚至可能断裂。 而富尔达橡塑村夈具有弹性,使用安装方便灵活,甚至能够允许经过绝热处理的管道适当移动。同时,它还符合国际标准和防火测试。富尔达橡塑材料 银壳的表层可以抗紫外线,有效防止机械压力和海水侵蚀。和传统的橡塑材料相比,新的产品的优势体现在它们能够在湿度大或温度很低的环境下进行安装。采用各种富尔达材料预制的板材和管材无论安装在什么地方都显得简单快捷。通过我们遍布全球的客户技术服务部门,您可以获得所需的其它信息。
什么是U.I.C.?
U.I.C.是英文Under Insulation Corrosion(绝热材料下的管道或设备腐蚀)的缩写。它是某些绝热系统失效时体现的一种特征,即被绝热的管道或设备因水汽、海水透过绝热系统而出现生锈腐蚀甚至穿透现象。U.I.C.是开孔型绝热系统(如岩棉+金属板材外护)存在的典型弊病,尤其易在沿海工业等环境潮湿度、盐碱度高的应用领域出现。采用具有闭泡结构的富尔达橡塑材料可以有效地解决U.I.C.问题。
在工程应用中,绝热材料的哪几项技术性能最重要?
对于工程应用而言,绝热材料有三大重要的性能参数必须予以关注:
导热系数λ(W/m.K)
在同一应用工况下,绝热材料导热系数越低,绝热效果越好;
湿阻因子μ
代表材料抗水汽渗透的能力。周围环境的水汽渗透会增加绝热材料的导热系数,从而使绝热效果降低甚至出现凝露滴水现象,材料使用寿命也因此而缩短。湿阻因子μ越高,则代表绝热材料抗水汽渗透能力越强、导热系数越稳定。
防火性能
工程应用中,要求绝热材料的防火等级达到不燃A级或难燃B1级。
